Admotec Precision变压器的工作原理

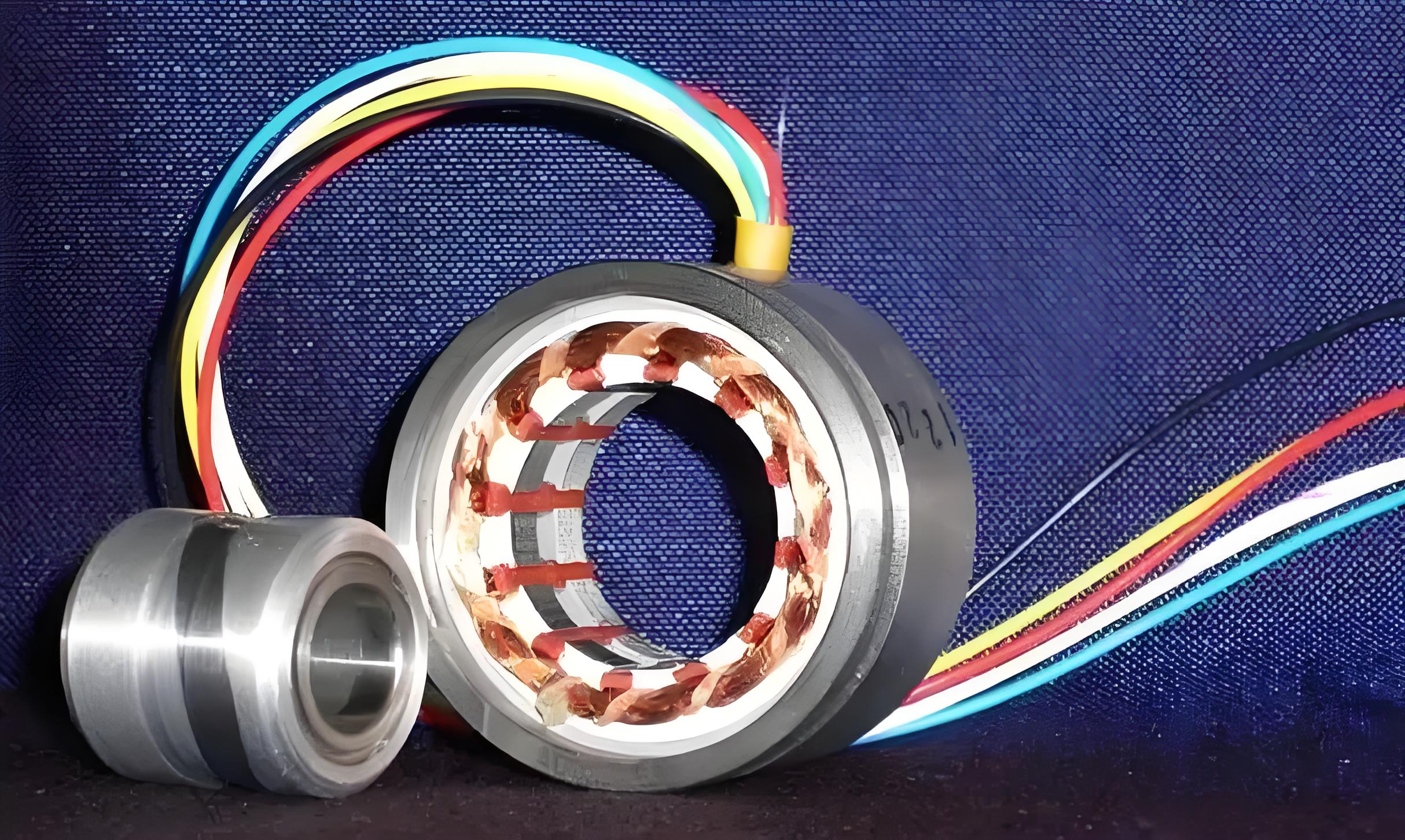

　　Admotec-PrecisionRO系列旋转变压器（俗称精密变压器），采用Rotasyn实心无绕组转子技术，无刷、无框架、非接触式设计，专为ji端工况下的高精度角度/位置/转速反馈打造，广泛应用于航空航天、高速电机、新能源汽车、半导体、核能、井下高压/超低温等传统编码器无法胜任的场景。

　【核心优势】

　　✅实心无绕组转子：无线圈、无磨损、无断线风险，可直接浸入液压油/冷却液长期工作

　　✅超高精度：角度精度±1弧分（±0.0167°），分辨率16位，重复度ji高

　　✅ji端环境耐受：温域-196℃~+220℃，耐压最高1600bar，抗20G振动、10G冲击

　　✅长寿命免维护：MTBF＞10万小时，适配高速电机＞10万小时设计寿命

　　✅硬件冗余（双工Duplex）：单壳集成两套独立旋变，提升系统安全

　　【典型型号参数】

　　RO2010：定子外径20mm，最大转速100,000RPM，-40℃~+130℃，适配≤4mm轴径

　　RO3620：定子外径36mm，转速100,000RPM，-55℃~+155℃，适配≤12mm轴径

　　RO5032-K-V020：定子外径50mm，耐压1600bar，宽温-70℃~+220℃，适配≤20mm轴径

　　1.材质结构特点

　　采用瑞士精工制造工艺，一体式实心导磁转子结构，内部无线圈、无引线、无电刷，摒弃传统易损配件，结构坚固紧凑，装配便捷，适配多种工业安装场景。

　　2.性能精度特点

　　电磁耦合传输信号，角度检测精度高，信号输出稳定均匀，响应速度快，运行过程无信号偏移，可精准把控设备旋转角度、转速及运行位置，满足gao端工控精密控制需求。

　　3.环境适应特点

　　宽温域运行，可耐受超低温与高温环境，具备高强度抗压、抗冲击、抗震动性能，防水防油防尘，可浸泡冷却液、液压油使用，无惧粉尘、潮湿、高压等恶劣工业现场。

　　4.使用寿命特点

　　全程非接触式工作，无机械摩擦损耗，故障率极低，免日常维护，超长使用寿命，大幅降低设备后期检修更换成本，适合长期连续不间断工业作业。

　　5.应用适配特点

　　通用性强，适配新能源电机、航空航天、高速主轴、自动化伺服、石油井下、精密机械设备等多领域，兼容性好，可搭配各类控制系统配套使用。

　　Admotec精密旋转变压器属于电磁感应式角度检测变压器，依靠电磁磁场耦合原理完成信号转换。

　　设备通电后，定子绕组通入标准交流励磁电源，产生稳定交变磁场；实心导磁转子跟随主轴同步旋转，改变定子与转子之间的磁场耦合角度。

　　随着转子转动，定子内部两组相互垂直的感应绕组，会感应出幅值随旋转角度呈正弦、余弦规律变化的交流电压信号。后端控制系统接收两组模拟信号，通过运算换算，精准得出转轴实时旋转角度、转速及位置数据，从而实现精准伺服定位与速度控制。

　　产品采用无刷无绕组实心转子结构，全程无机械接触、无摩擦损耗，依靠纯电磁感应完成工作，具备抗震动、耐高低温、防水防油、长期运行信号稳定等特性，适配各类严苛工业自动化设备使用。
