Belimo搏力谋LM230A风阀执行器

Belimo搏力谋LM230A风阀执行器

　　belimo搏力谋风门执行器面向全品类暖通空调工况开发，性能稳定、功耗低；扭矩覆盖2Nm~40Nm，适配最小150mm圆形风门，可直接装配在标准风门轴/支撑轴；适配对象包含普通风门、空气处理机组、热回收装置、VAV末端、风机盘管、风机风阀、通风设备。

　　六大细分执行器品类参数与特点

　　非自复位型

　　扭矩区间2Nm~40Nm，无断电安全复位功能，常规风量调节场景通用。

　　自复位型

　　扭矩2.5Nm~40Nm，断电依靠弹簧自动归位至安全开度，保障系统安全，低功耗设计。

　　室外防护型

　　扭矩10Nm~40Nm，高IP防护等级，可露天、潮湿恶劣环境使用。

　　快速运行型

　　扭矩适配2.5~40Nm，单趟运行速度仅2.5~7秒，需要快速开关风门的工况选用。

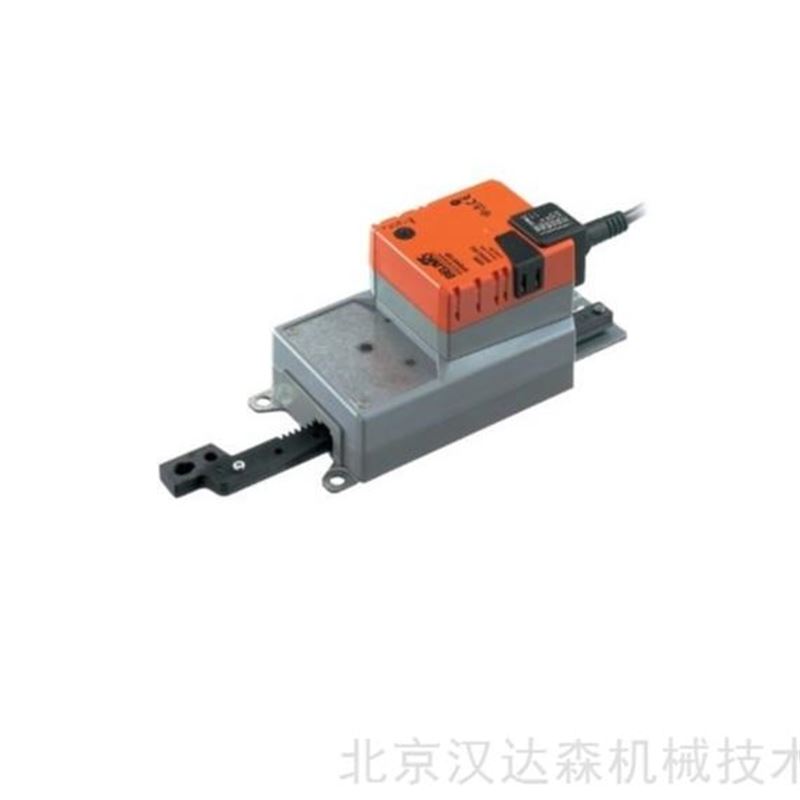

　　直行程执行器

　　精准直线驱动，标准运行速度150s/100mm，适配线性调节类通风部件。

　　防火排烟专用执行器

　　扭矩2Nm~40Nm，消防排烟、防火风阀专用，属于暖通安全核心配套部件。

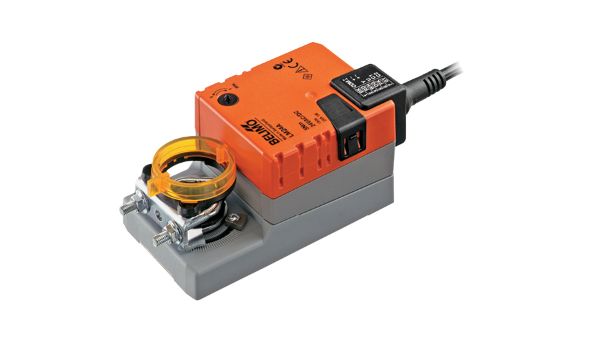

　　Belimo搏力谋LM230A风阀执行器

　　基础型号释义

　　LM：5Nm扭矩通用非自复位角行程风门执行器系列

　　230：供电电压AC100~240V（市电220V通用）

　　A：基础标准款，3点浮点/开关型控制

　　衍生后缀区分版本：

　　LM230A：标准款，万能抱箍轴套6~20mm，1米3芯出线

　　LM230A-F：8×8mm标准方轴适配款

　　LM230A-S：内置单刀双掷辅助反馈开关，带接线端子

　　机械性能

　　输出扭矩：5Nm，适配≤1㎡普通矩形/圆形风门

　　最大转角：95°，两侧带机械可调限位

　　运行时间：150s/90°慢速调节，风量控制平稳无冲击

　　手动操作：按压解锁旋钮，可手动锁止风阀开度

　　旋转方向：机身拨码切换顺时针/逆时针

　　环境与防护

　　防护等级：IP54，室内暖通通用

　　工作温度：-30℃~+50℃，低温机房、高温风管均可适配

　　认证：CE、UL、IEC/EN60730，VDI6022洁净卫生认证

　　免维护设计，终身无需加注润滑

　　产品核心优势

　　宽电压市电直供

　　无需24V变压器，220V市电直接驱动，简化机房布线、降低配套成本。

　　通用安装适配

　　标准款万能抱箍兼容6~20mm全规格风阀轴；F款专用8mm方轴，适配国产标准风阀。

　　慢速平稳调节

　　150秒90°慢行程，避免风门剧烈抖动，VAV末端、新风机风量微调精度更高。

　　带阀位反馈（S版本）

　　内置无源辅助开关，可上传全开/全关信号至DDC，实现系统联锁报警。

　　宽温稳定耐用

　　零下30℃低温启动无卡顿，高湿环境不凝露短路，适合北方冷库、地下机房。

　　替换兼容性强

　　可直接替代老款LMU230A，安装孔位、接线逻辑通用，改造无需重新开孔。

　　适用场景

　　组合式空调机组、新风机、回风管道风量调节风阀

　　VAV变风量末端、风机盘管风量控制阀

　　车间普通通风百叶、排烟辅助调节阀（非消防防火阀）

　　洁净厂房、实验室风量平衡风阀（符合VDI6022卫生标准）

　　旧暖通系统改造，替换老旧220V电动执行器
