Admotec Precision RO3620系列是瑞士Admotec公司推出的一款高性能旋转变压器（Resolver），采用ROTASYN®固态转子技术，专为严苛环境下的高精度角度/位置反馈设计，广泛应用于航空航天、新能源汽车、工业伺服电机、半导体设备等领域。

核心优势

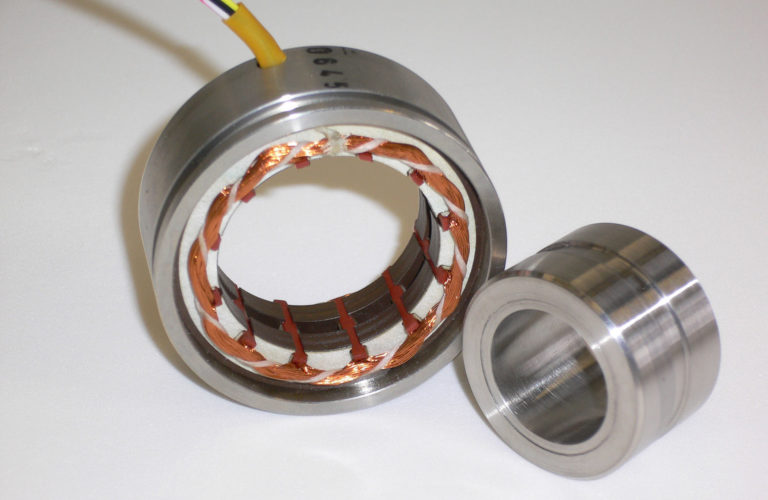

1. 实心转子无绕组设计

• 无磨损风险：转子采用实心金属（如钢或钛合金），无绕组、无槽、无粘接，消除高速旋转时绕组松动、磨损或甩出的风险，理论寿命超10万小时，与电机同周期运行。

• 低惯性设计：转子惯性极低，减少高速旋转时的负载与能量损耗，提升电机启停响应速度（如RO2010型号启停时间缩短30%），运转更稳定。

• 紧凑安装：无框设计允许定子直接压装于电机壳体，转子套设于主轴，节省轴向空间（如RO3620型号轴向长度仅12mm），适配电机内部紧凑结构。

2. 高精度与动态适应性

• 角度测量精度：常规型号精度达±30弧分（约0.008°），多极版本（如16对极）精度提升至±4弧分（约0.001°），满足纳米级定位需求（如半导体光刻机物镜调焦电机）。

• 高速适配性：RO2010型号支持160,000RPM转速，RO3620型号支持100,000RPM，覆盖从微型高速伺服电机到工业高速传动电机的全场景需求。

• 动态响应：信号延迟<5ms，支持高频位置更新（如机器人关节控制需500Hz以上更新率），适配闭环控制系统。

3. 端环境耐受性

• 宽温工作：K级版本可在-196°C至+220°C范围内稳定运行，耐受电机长时间运转产生的热量及外部环境温度波动（如航空航天发动机作动器）。

• 抗振动冲击：部分型号配备密封电缆和连接器，可承受20G冲击和10G振动，适应多振动、多杂质工业场景（如重型轧机电机）。

• 耐介质特性：转子可直接浸入液压油、燃油等液体中运行，解决高速电机在液压系统中的密封难题（如石油钻井平台钻杆转速测量）。

• 高压耐受：RO5032系列能承受高达1600bar的压力，满足深海探测、核能设备等严苛场景的使用需求。

4. 高兼容性与定制化服务

• 电气接口兼容：直接替换传统无刷旋变，无需改控制器，降低集成成本。

• 双工冗余设计：可集成两套独立测量通道，满足航空、核电等SIL安全等级要求。

• 定制化选项：支持变比匹配、温域扩展、密封等级提升、抗振参数调整等，适配高温、高压、高速等特殊工况。

•

典型应用场景

1. 航空航天

• 发动机控制、作动器、飞控系统，工作温度范围-55°C至+180°C。

• 卫星天线定位、无人机推进系统，耐受强振动与端温度。

2. 新能源汽车

• 电驱系统、燃料电池空压机，适配电机舱高温、强电磁干扰环境。

• 电动助力转向系统，根据转向轴角度调节助力大小，高精度特性确保系统精准响应。

3. 工业自动化

• 高速机床主轴（如精密磨削中心，转速超120,000RPM）、机器人关节，提供纳米级定位反馈。

• 风电/光伏/飞轮储能系统，用于高速永磁同步电机、变桨控制。

4. 能源与深海探测

• 核电站控制棒驱动机构、反应堆冷却系统阀门，具备抗辐射、密封耐压特性。

• 深海井下工具、海底执行器，耐压70bar以上，适应高压环境。

5. 半导体制造

• 光刻机物镜调焦、晶圆台定位，多极对版本提升分辨率至±4弧分，配合高带宽RDC实现纳米级角度闭环。

• 刻蚀机反应腔高压工艺阀门控制，耐受1600bar压力及腐蚀性气体（如CF4、SF6）。
