behlke高速高压开关的特性

发布时间:2021-03-18   点击次数:192次

    BEHLKE®电力电子,它是高压电力半导体叠层的市场领导。我们生产用于交流和直流的单开关或电桥配置的高压固态开关,适用于高200 kV的电压。我们的交付计划包括600多种基于高度灵活设计的标准开关和脉冲器。 因此,可以进行多种技术修改以及完整的定制解决方案。

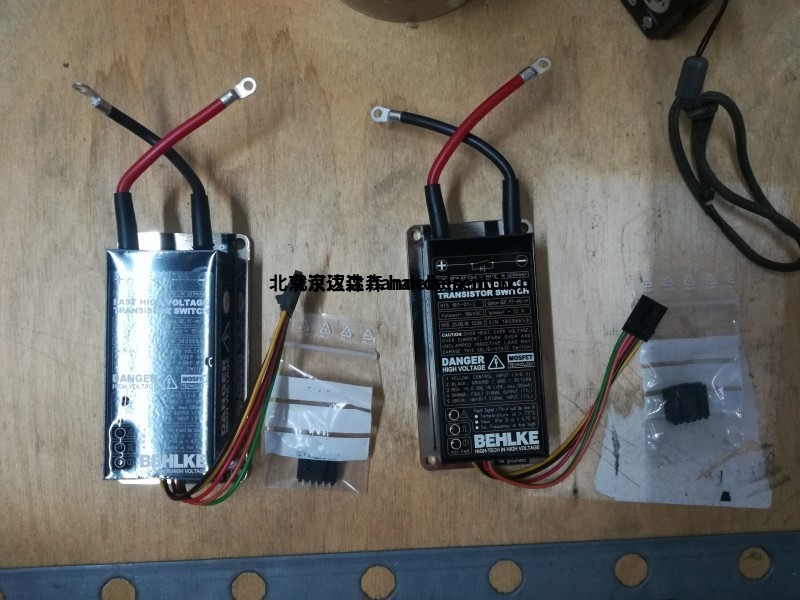

 behlke高速高压开关

   我们正在设计和制造采用MOSFET,SiC,IGBT,MCT和晶闸管技术的单和推挽开关配置的快速高压固态开关模块,适用于交流和直流,电压高为200 kV。固态开关程序分为两个基本类别:具有固定接通时间的开关(产品组A至B4)和具有可变接通时间的开关(产品组C1至C8))。具有固定导通时间的开关非常具有成本效益,主要用于简单的充电或放电电路中。由于其出色的EMC特性,它们是用于阻尼振荡的发电机电路中的理想开关元件,尤其是与FDA系列的快速续流二极管连接时。如果应用需要极高的di / dt,非常快的电压上升时间或非常短的脉冲,则具有固定导通时间的开关也是选。与具有固定导通时间的开关相比,具有可变导通时间的开关具有真正的继电器性能,因此更通用。它们是具有可变脉冲宽度,可变占空比的应用或需要无限导通时间的应用的理想选择。下降时间,通常与容性负载有关。与具有单个开关的设置相反,推挽电路不需要工作电阻,因此在较高工作频率下的高电压功耗方面效率更高。
        BEHLKE开关模块始终电气隔离。它们可用作正向和负向电压的端开关。如果在操作期间电压极性必须改变(例如,在具有正负离子加速度的TOF质谱仪中),然后考虑交流开关技术。交流开关有单开关和推拉开关两种形式。BEHLKE开关的控制始终通过简单的TTL信号实现。内部控制和安全电路提供控制脉冲整形,过频和温度保护。开关不能被错误地控制。即使在坏的工作条件下,它们也始终处于完全导通或截止状态,并且从未处于中间状态。同样,接通或断开上升时间也不受任何外部影响的影响,这可确保整个应用电路具有很高的开关再现性和非常好的长期可靠性。具有可变导通时间的开关的控制电路具有一个附加的禁止输入,该输入允许连接外部过电流传感器,外部热触发或其他外部安全电路。所有开关均具有可选的冷却功能,例如改善的导热性(选项ITC),非导电陶瓷冷却表面(选项CCS),绝缘铜冷却法兰(选项GCF),非导电陶瓷冷却法兰(选项GCF-CER) ,或非绝缘散热片,其材质为铜(选项CF)或轻质石墨材料(选项CF-GRA)。对于电晕苛刻的应用,散热片也可以由非导电高性能陶瓷制成(选件CF-CER)。


behlke型号示例:

HTS 40-1000-SCR
HTS 60-1000-SCR
HTS 60-100-SCR
HTS 60-200-SCR
HTS 80-200-SCR
HTS 80-500-SCR
HTS 80-1000-SCR
HTS 100-1600-SCR
HTS 120-200-SCR
HTS 120-500-SCR
HTS 120-1600-SCR
HTS 320-800-SCR
HTS 320-200-SCR
behlke HTS 400-200-SCR
